奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多U11F、U11SM、UJ11H-內螺紋柱塞閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

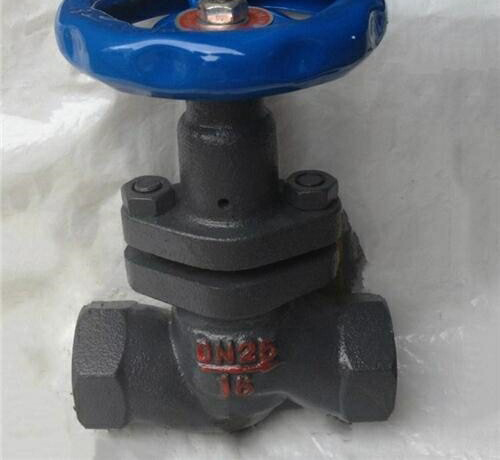

一、U11F、U11SM、UJ11H-內螺紋柱塞閥產品介紹
是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成.當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。柱塞截止閥中柱塞與密封環間采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封,從而保證了閥門的密封性,杜絕了內泄漏。由于密封環采用回彈性強,耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了柱塞截止閥的使用壽命。柱塞截止閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點,成為一種結構新穎,用途廣泛的新產品。
二、U11F、U11SM、UJ11H-內螺紋柱塞閥產品主要零件材料明細表:
三、U11F、U11SM、UJ11H-內螺紋柱塞閥產品主要技術參數:
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的U11F、U11SM、UJ11H-內螺紋柱塞閥產品,請您根據U11F、U11SM、UJ11H-內螺紋柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、U11F、U11SM、UJ11H-內螺紋柱塞閥產品介紹
是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成.當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。柱塞截止閥中柱塞與密封環間采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封,從而保證了閥門的密封性,杜絕了內泄漏。由于密封環采用回彈性強,耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了柱塞截止閥的使用壽命。柱塞截止閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點,成為一種結構新穎,用途廣泛的新產品。
二、U11F、U11SM、UJ11H-內螺紋柱塞閥產品主要零件材料明細表:
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
鑄鋼 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
鑄鐵 | ≤180℃ | 水、蒸汽、油品 | PNl.6 |
不銹鋼 | ≤200℃ | 硝酸、醋酸 | 通徑范圍 |
含鉬不銹鋼 | ≤200℃ | 氮、氫、尿素等 | DNl 5-300mm |
型號 | 公稱壓力 (Mpa) | 試驗壓力(Mpa) | 工作溫度 (℃) | 適用介質 | ||
強度(水) | 密封(水) | 氣密封 | ||||
U41SM-1.6 U11SM-1.6 UJ11H-1.6 | 1.6 | 2.4 | 1.8 | 0.6 | ≤250 | 蒸氣、氣 水、油品、煤氣、天 然氣、氨 堿、醋酸 銅、氨液 |
U41SM-2.5C | 2.5 | 4.0 | 2.8 | ≤300 | ||
U41SM-4.0C | 4.0 | 6.0 | 4.4 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的U11F、U11SM、UJ11H-內螺紋柱塞閥產品,請您根據U11F、U11SM、UJ11H-內螺紋柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
