奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HSF41S-活塞式柱塞閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

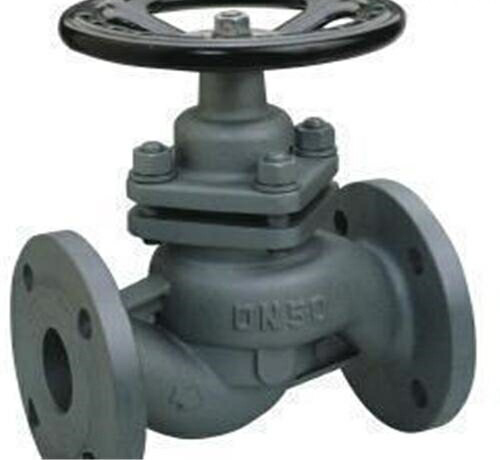

一、HSF41S-活塞式柱塞閥產品介紹：
屬新型產品，是我公司針對傳統截止閥、閘閥、球閥、柱塞閥、以及同活塞閥生產技術及應用過程中存在缺陷而研制開發的，是機械閥門技術領域更新?lián)Q代的一種節能與環保創新產品。本活塞閥之實用新型在于閥體和閥蓋緊配，閥桿上端通過螺母連接手輪，下端連接活塞，活塞與環形閥座相應配合。
二、HSF41S-活塞式柱塞閥產品主要部件材質：
三、HSF41S-活塞式柱塞閥產品主要技術參數：
四、HSF41S-活塞式柱塞閥產品主要外形尺寸 (法蘭連接尺寸：PN10、16、25按JB/T78-94標準)：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HSF41S-活塞式柱塞閥產品，請您根據HSF41S-活塞式柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、HSF41S-活塞式柱塞閥產品介紹：
屬新型產品，是我公司針對傳統截止閥、閘閥、球閥、柱塞閥、以及同活塞閥生產技術及應用過程中存在缺陷而研制開發的，是機械閥門技術領域更新?lián)Q代的一種節能與環保創新產品。本活塞閥之實用新型在于閥體和閥蓋緊配，閥桿上端通過螺母連接手輪，下端連接活塞，活塞與環形閥座相應配合。
二、HSF41S-活塞式柱塞閥產品主要部件材質：
| 型號規格 | 通徑 DN(mm) | 試驗壓力 PN (MPa) (1.6-6.4) | 主要技術性能 | 閥門材料選用 | |||||||||
| 殼體 | 密封 | 適用 介質 | 適用 溫度 (℃) | 閥體 閥蓋 機架 | 活塞蓋 | 閥桿 活塞 | 缸套 堆焊 | 墊料 | 絲桿 螺母 | 活塞蓋 螺栓 彈墊 | 手輪 | ||
| HSFJ41H HSFZ41H | 40-600 | 2.4 3.75 6.0 | 1.76 2.75 4.4 (氣密0.6) | 水 蒸汽 氣 油品 酸類等 | 120- 380 | WCB HT200 QT450-10 304 316 316L | WCB 304 316 316L | 2Cr13 304 316 316L | A102 (308) (Y)合金 | 金屬 不銹鋼 纏繞 石墨 | 銅 H62 | 1Cr18Ni9Ti (304) | 灰鑄鐵 馬鋼 |
| 型號規格 | 公稱壓力 PN(MPa) | 試驗壓力 ps(MPa) | 使用溫度 ≤(℃) | 適用介質 | |
| 殼體 | 密封 | ||||
| HSF41 H-FX-16C | 1.6 | 2.4 | 1.76 (氣密) O．6 | 180-320℃ | 水、蒸汽、氣、油品等 |
| HSF41H-PPL-16P | 280-320℃ | ||||
| HSF41W-FX-16P | 180-320℃ | 水、蒸汽、氣、油品等弱腐蝕介質類 | |||
| HSF41W-PPL-16R | 280-320℃ | 硝、醋酸類 | |||
| HSF41W-SF-16R3 | 150-200℃ | 尿素等強腐蝕介質類 | |||
| HSF41H-PTEF-16C | 180-200℃ | 水蒸汽油品等 | |||
| HSF41H-S×-16Z | 120-180℃ | 水蒸汽、氣等 (不耐油) |
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺 寸 | 重量 (kg) | ||||||||
| L | D | D1 | D2 | b | Z-φd | H | H1 | D0 | |||
| 2.5 | 40 | 200 | 145 | 110 | 85 | 18 | 4-φ18 | 200 | 240 | 160 | 13 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4-φ18 | 215 | 255 | 180 | 18 | |
| 65 | 265 | 180 | 145 | 120 | 22 | 4-φ18 | 255 | 315 | 200 | 28 | |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-φ18 | 295 | 375 | 240 | 41 | |
| 100 | 300 | 230 | 190 | 160 | 24 | 8-φ23 | 330 | 415 | 280 | 55 | |
| 125 | 325 | 270 | 220 | 188 | 8 | 8-φ25 | 350 | 425 | 320 | 90 | |
| 150 | 350 | 300 | 250 | 218 | 30 | 8-φ25 | 420 | 520 | 350 | 100 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-φ25 | 530 | 650 | 450 | 165 | |
| 250 | 450 | 425 | 370 | 332 | 36 | 12-φ30 | 560 | 700 | 500 | 238 | |
| 300 | 500 | 485 | 430 | 390 | 40 | 16-φ30 | 670 | 850 | 550 | 300 | |
| 350 | 550 | 550 | 490 | 448 | 44 | 16-φ34 | 680 | 870 | 600 | 585 | |
| 400 | 600 | 610 | 550 | 505 | 48 | 16-φ34 | 820 | 1040 | 700 | 745 |
