產品中心
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PQ940H10-全通經偏心半球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
PQ940H10-全通經偏心半球閥產品說明書資料介紹:

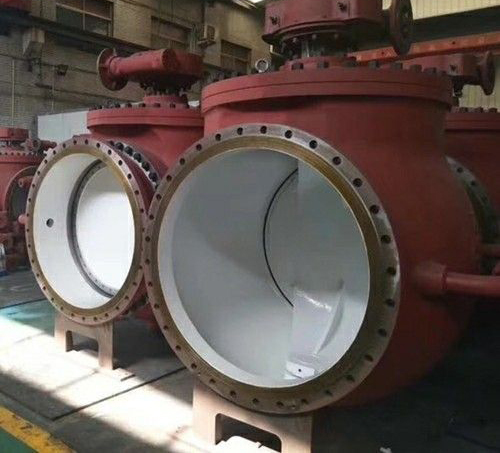

PQ940H10-全通經偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成,閥體材質可選QT450/WCB材質,法蘭連接,驅動方式:電動,公稱壓力PN6-10,公稱通經DN200-DN2400,使用介質:水,溫度范圍:≤150℃,密封面堆焊不銹鋼材質耐腐蝕使用壽命長,偏心結構設計啟閉無摩擦密封效果好。在水利發電站、自來水廠、水庫等給排水管路得到廣泛用于作接通切斷閥使用。
PQ940H10-全通經偏心半球閥相比普通的相同規格偏心半球閥流量要大
上裝式的優點
在管線上出現故障需要修理時,不必從管線上拆卸閥門,只須拆掉中法蘭螺栓和螺母,將閥蓋和閥桿組合件一起從閥體中取下來,然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間,將生產中的損失降到低點。
結構原理
利用偏心閥體,偏心球體和閥座,閥桿作旋轉運動時在共同軌跡自動定心,關閉過程中越關越緊,完全達到良好的密封性能。閥門的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封面始終磨損的問題,非金屬?gòu)椥圆牧媳磺度虢饘僮�,閥座金屬面受到良好的保護。
執行標準
設計制造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
連接尺寸
結構尺寸圖
訂貨注意事項
1、產品型號
2、規格尺寸
3、產品材質
4、使用介質
5、介質溫度
6、使用壓力
7、新管道安裝還是老管道更換使用
8、是否需要配套連接附件
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PQ940H10-全通經偏心半球閥產品,請您根據PQ940H10-全通經偏心半球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
PQ940H10-全通經偏心半球閥產品說明書資料介紹:
PQ940H10-全通經偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成,閥體材質可選QT450/WCB材質,法蘭連接,驅動方式:電動,公稱壓力PN6-10,公稱通經DN200-DN2400,使用介質:水,溫度范圍:≤150℃,密封面堆焊不銹鋼材質耐腐蝕使用壽命長,偏心結構設計啟閉無摩擦密封效果好。在水利發電站、自來水廠、水庫等給排水管路得到廣泛用于作接通切斷閥使用。
PQ940H10-全通經偏心半球閥相比普通的相同規格偏心半球閥流量要大
上裝式的優點
在管線上出現故障需要修理時,不必從管線上拆卸閥門,只須拆掉中法蘭螺栓和螺母,將閥蓋和閥桿組合件一起從閥體中取下來,然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間,將生產中的損失降到低點。
結構原理
利用偏心閥體,偏心球體和閥座,閥桿作旋轉運動時在共同軌跡自動定心,關閉過程中越關越緊,完全達到良好的密封性能。閥門的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封面始終磨損的問題,非金屬?gòu)椥圆牧媳磺度虢饘僮�,閥座金屬面受到良好的保護。
執行標準
設計制造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
材料性能 | 材料代號 | |||||
WCB | 304 | 316 | 304L | 316L | 321 | |
ZG230 | 0Cr18Ni9(CF8) | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | ZG7Cr18Ni9T | |
(CF8M) | (CF3) | (CF3M) | (F347) | |||
適用介質 | 水、油品、蒸汽 | 硝酸類 | 醋酸類 | 強氧化介質 | 尿素等腐蝕介質 | 硝酸類 |
測試范圍 Mpa | ||||||
項目 | 公稱壓力 | 殼體壓力試驗 | 密封測試 | 上密封測試 | 低壓密封測試 | 探傷測試 |
試驗介質 | 水 Mpa | 水 Mpa | 水 Mpa | 氣 Mpa | GB/T6440-1992 | |
時間 | (S) | 120 | 60 | 60 | 0.5~0.6 | |
壓力測試 | 1.0Mpa | 1.5 | 1.1 | 1.1 | ||
1.6Mpa | 2.4 | 1.76 | 1.76 | |||
2.5Mpa | 3.75 | 2.75 | 2.75 |
公稱壓力 PN | 公稱通徑 DN | 尺寸【mm】 | |||||||
L | D | D1 | D2 | b | Z-Φd | Ws | Hd | ||
1.0 MPa | 100 | 229 | 220 | 180 | 156 | 22 | 8-Φ18 | 330 | 380 |
125 | 254 | 250 | 210 | 184 | 22 | 8-Φ18 | 345 | 405 | |
150 | 267 | 285 | 240 | 211 | 24 | 8-Φ22 | 370 | 440 | |
200 | 292 | 340 | 295 | 266 | 24 | 8-Φ22 | 405 | 470 | |
250 | 330 | 395 | 350 | 319 | 26 | 12-Φ22 | 480 | 540 | |
300 | 356 | 445 | 400 | 370 | 26 | 12-Φ22 | 520 | 580 | |
350 | 430 | 505 | 460 | 429 | 26 | 16-Φ22 | 570 | 630 | |
400 | 530 | 565 | 515 | 480 | 26 | 16-Φ26 | 630 | 710 | |
450 | 580 | 615 | 565 | 530 | 28 | 20-Φ26 | 690 | 770 | |
500 | 630 | 670 | 620 | 582 | 28 | 20-Φ26 | 740 | 820 | |
600 | 800 | 780 | 725 | 682 | 34 | 20-Φ30 | 840 | 940 | |
700 | 900 | 895 | 840 | 794 | 34 | 24-Φ30 | 960 | 1040 | |
800 | 1000 | 1015 | 950 | 901 | 36 | 24-Φ33 | 1080 | 1180 | |
900 | 1100 | 1115 | 1050 | 1001 | 38 | 28-Φ33 | 1190 | 1280 | |
1000 | 1200 | 1230 | 1160 | 1112 | 38 | 28-Φ36 | 1310 | 1420 |
訂貨注意事項
1、產品型號
2、規格尺寸
3、產品材質
4、使用介質
5、介質溫度
6、使用壓力
7、新管道安裝還是老管道更換使用
8、是否需要配套連接附件
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PQ940H10-全通經偏心半球閥產品,請您根據PQ940H10-全通經偏心半球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
