奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q61Y2500LB-高溫高壓球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

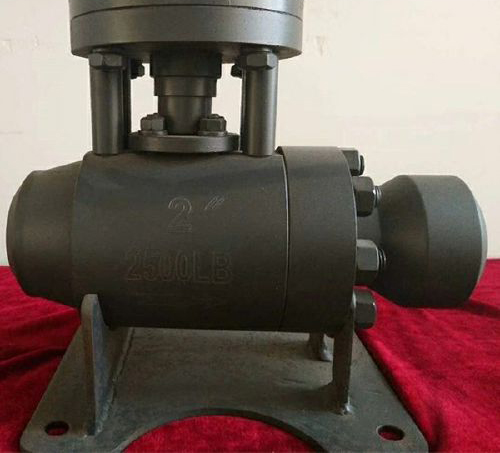

Q61Y2500LB-高溫高壓球閥產品說明書資料介紹
Q61Y2500LB-高溫高壓球閥適用于Class150～Class2500、PN16～PN420、的管路上，適用溫度：A105≤300℃、F22≤500℃、F91≤600℃，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于不同溫度的水、蒸汽，廣泛應用于火力電站、化工廠（自備機組）鍋爐/汽輪機工段使用。驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。一般采用對焊連接如需其他連接方式訂貨時請注明。
執行標準
設計標準：ISO.17292-2004
結構長度：按廠標或者客戶標
連接尺寸：ASME.B16.11
檢驗標準：MSS-SP-61
名稱: Q61Y2500LB-高溫高壓球閥
品牌: 上海奇眾
連接方式: BW/SW
公稱通徑: DN10~DN100mm ;
公稱壓力: PN10.0~PN42.0Mpa;
適用溫度: 250℃~600℃;
閥體材質: 碳鋼 合金鋼;
適用介質: 水蒸汽類;
結構優點
球閥的快速1/4回轉操作減少了填料區域的磨損和摩擦。與之相反，截止閥的多回轉升降閥桿經常把破壞性的高壓蒸汽和管垢在填料內徑中拉起而磨損填料。另外，球閥提供標準的"活載"碟簧，五環式填料件包括二個防擠壓環和三個膨脹石墨環以及一個可調整的兩片式填料壓蓋。
球閥處于開啟和關閉位置時，通過把閥座和流體路徑分割開來保護主密封表面。閥座僅在循環過程內暴露在氣流中。但由于閥門的快速1/4迥轉操作，這個過程很短。與之相反，〝Y〞式截止閥有湍流路徑，并把主要的密封組件暴露在流道中，從而導致閥芯和閥座被沖刷。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q61Y2500LB-高溫高壓球閥產品，請您根據Q61Y2500LB-高溫高壓球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
