QYSQ647DZMF16-代鐘閥噴煤球閥產品說明書資料介紹

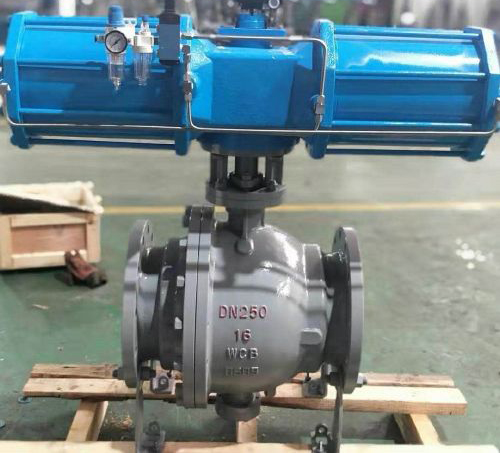

QYSQ647DZMF16-代鐘閥噴煤球閥為雙閥座設計，每個方向都能密封，因而沒有流向限制，閥芯閥座金屬硬密封材質，耐受煤粉介質的沖刷，可分為對分二片式和三片式兩種結構型式。公稱通徑DN50-DN800，公稱壓力PN1.6MPa，閥體材質：鑄鐵/WCB，閥芯材質：硬化處理耐磨不銹鋼，適用溫度：≤200℃，廣泛用于高爐噴煤系統作為啟閉/切斷裝置使用
結構特點
1.閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能；
2.密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點；
3.根據客戶需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
結構原理
閥體+閥桿+閥蓋+球體+支架+底蓋軸+氣動執行機構
由圓柱體和球體相交構成，閥桿是圓柱體，設置于閥體內，套裝于一球體上。球體設置于所述閥體中，由閥桿和一底蓋軸作支承，作90°旋轉運動，與閥座形成密封副。閥蓋由多個圓柱體和半球體構成，且以螺栓與所述閥體連接。支架是方形構件，以支承一氣動執行機構。底蓋軸是多圓柱體，以螺栓與所述閥體連接。氣動執行機構和所述支架連接，以驅動所述閥桿，實現閥門的啟閉。具有耐受煤粉介質的沖刷，提高閥門使用壽命的優點。
用途范圍
用來控制含塵氣體、含顆粒顆粒、固體粉末等介質的設備，多用于高爐噴煤系統。
執行標準
設計制造：API 6D/API 608
結構長度：ASME B16.10
法蘭標準：ASME B16.5/B16.47
試壓檢驗：API598/API6D/API600
壓力溫度：ASME B16.34
主要零部件材料
閥體：鑄鐵/鑄鋼
閥桿：2Cr13
閥芯：耐磨不銹鋼
閥座：耐磨不銹鋼
安裝注意事項
（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
