奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GLYD243H-防爆型快速關閉閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

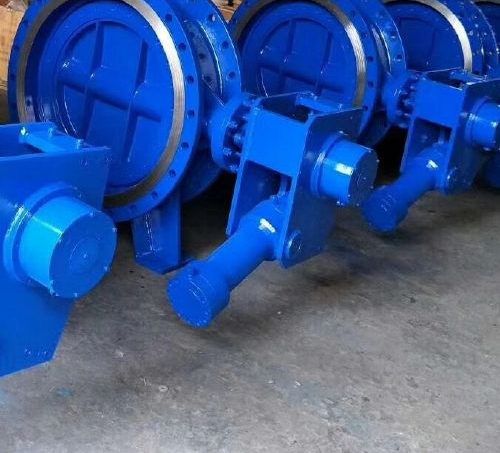

GLYD243H-防爆型快速關閉閥產品說明書資料介紹:
GLYD243H-防爆型快速關閉閥型號是適用溫度:≤425℃,主要安裝于汽輪機抽汽管路、高爐煤氣余壓發電裝置(TRT)進氣管路等高安全等級系統,在系統出現危機工況時,在0.3~0.8秒鐘內實施緊急關閥,實現管路的可靠截止,保護系統安全。
主閥密封副為三偏心結構,啟閉輕松,密封可靠。傳動箱結構緊湊,油缸尾部設有緩沖裝置,消除快關時對油缸的沖擊。液壓站普通啟閉操作時,壓力油源由油泵或汽輪機、TRT主機配套液壓站提供,快速關閉時,則通過蓄能器能源的快速釋放來實現。本閥除設有緩開、緩關、快關、停止等動作外,全開位還可以進行10%行程游動試驗,保證系統在緊急關閥時不會卡阻。采用PLC智能型控制系統,操作簡單,性能可靠,智能化程度高,可充分滿足用戶自動化控制的需要。
廣泛用于冶金行業高爐煤氣管網系統上,防止管內煤氣回火;在電力行業為了防止汽輪機組甩負荷時汽輪機內的壓力突然降低,抽氣管和各加熱器內蒸汽倒入汽輪機內而造成將汽輪機葉片打碎、損壞汽輪發電機的惡性事故,在此作緊急切斷閥用。在系統出現危險工況時,能在0.5秒鐘內實施緊急關閥,實現管路的可靠截止。 有效防止汽機尾部蒸汽和冷凝水倒灌,保護汽輪機組的安全。
型號編制:
性能特點:
1、 本閥主要由閥門、液壓站、快關執行裝置、PLC智能電控箱及特制行程反饋裝置等 組成
2、 精加工齒輪齒條式液壓執行器,結構緊湊,運行平穩,安全可靠
3、 PLC智能電氣控制系統,自動化程度高,可遠程、本地控制系統
4、 采用品牌自動化元件,產品性能優越,質量可靠
5、 閥門正常啟閉動力源一般由配套液壓泵站提供,也可來源于汽輪機主機液壓站
6、 系統動力電源為380V,控制電源為AC220V、DC220V、DC110V以及其他電源等級
7、 閥門采用三偏心多層次金屬硬密封蝶閥,耐高溫、啟閉靈活、輕松,密封可靠 5、密封形式采用三偏心設計密封越關越緊密封性能好。
執行標準:
設計參照GB/T 12238、JB/T 5299、JB/T 8527
法蘭標準GB/T 17241、GB/T 9113
結構長度標準GB/T 12221
壓力試驗GB/T 13927
性能參數
公稱通徑:DN150~DN1800
公稱壓力:PN2.5~PN40
適用介質:水、蒸汽、氣體、油品等
介質溫度:≤400℃
開閥時間:10~90秒(可調)
正常關閥:10~90秒(可調)
快速關閥:0.3~0.8秒
全開狀態小流阻系數:0.1
動力電源:AC380V
可選控制電源:AC220V、DC220V、DC110V、DC24V
可控制動作:開閥、關閥、停止、15度游動、快關、遠程故障聯鎖快關
遠程信號類型:無源的開關量信號、4~20mA模擬量信號
壓力檢測
零部件材質
外形尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GLYD243H-防爆型快速關閉閥產品,請您根據GLYD243H-防爆型快速關閉閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
GLYD243H-防爆型快速關閉閥產品說明書資料介紹:
GLYD243H-防爆型快速關閉閥型號是適用溫度:≤425℃,主要安裝于汽輪機抽汽管路、高爐煤氣余壓發電裝置(TRT)進氣管路等高安全等級系統,在系統出現危機工況時,在0.3~0.8秒鐘內實施緊急關閥,實現管路的可靠截止,保護系統安全。
主閥密封副為三偏心結構,啟閉輕松,密封可靠。傳動箱結構緊湊,油缸尾部設有緩沖裝置,消除快關時對油缸的沖擊。液壓站普通啟閉操作時,壓力油源由油泵或汽輪機、TRT主機配套液壓站提供,快速關閉時,則通過蓄能器能源的快速釋放來實現。本閥除設有緩開、緩關、快關、停止等動作外,全開位還可以進行10%行程游動試驗,保證系統在緊急關閥時不會卡阻。采用PLC智能型控制系統,操作簡單,性能可靠,智能化程度高,可充分滿足用戶自動化控制的需要。
廣泛用于冶金行業高爐煤氣管網系統上,防止管內煤氣回火;在電力行業為了防止汽輪機組甩負荷時汽輪機內的壓力突然降低,抽氣管和各加熱器內蒸汽倒入汽輪機內而造成將汽輪機葉片打碎、損壞汽輪發電機的惡性事故,在此作緊急切斷閥用。在系統出現危險工況時,能在0.5秒鐘內實施緊急關閥,實現管路的可靠截止。 有效防止汽機尾部蒸汽和冷凝水倒灌,保護汽輪機組的安全。
型號編制:
2 | 4 | 3 | H | -16 | C | ||
閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
GLYD:快關蝶閥 | 3:渦輪 | B:常閉 | 1:螺紋 | 1:中線垂直板 | X:三元乙丙膠 | 10:1.0MPa | 無:鑄鐵 |
7:電液動 | K:常開 | 4:法蘭 | 2:雙偏心 | J:丁腈橡膠 | 16:1.6MPa | C:WCB | |
9:電動 | S:帶手動 | 7:對夾 | 3:三偏心 | H:金屬密封 | 25:2.5MPa | P:304 | |
無:手柄 | 40:4.0MPa | R:316 |
1、 本閥主要由閥門、液壓站、快關執行裝置、PLC智能電控箱及特制行程反饋裝置等 組成
2、 精加工齒輪齒條式液壓執行器,結構緊湊,運行平穩,安全可靠
3、 PLC智能電氣控制系統,自動化程度高,可遠程、本地控制系統
4、 采用品牌自動化元件,產品性能優越,質量可靠
5、 閥門正常啟閉動力源一般由配套液壓泵站提供,也可來源于汽輪機主機液壓站
6、 系統動力電源為380V,控制電源為AC220V、DC220V、DC110V以及其他電源等級
7、 閥門采用三偏心多層次金屬硬密封蝶閥,耐高溫、啟閉靈活、輕松,密封可靠 5、密封形式采用三偏心設計密封越關越緊密封性能好。
執行標準:
設計參照GB/T 12238、JB/T 5299、JB/T 8527
法蘭標準GB/T 17241、GB/T 9113
結構長度標準GB/T 12221
壓力試驗GB/T 13927
性能參數
公稱通徑:DN150~DN1800
公稱壓力:PN2.5~PN40
適用介質:水、蒸汽、氣體、油品等
介質溫度:≤400℃
開閥時間:10~90秒(可調)
正常關閥:10~90秒(可調)
快速關閥:0.3~0.8秒
全開狀態小流阻系數:0.1
動力電源:AC380V
可選控制電源:AC220V、DC220V、DC110V、DC24V
可控制動作:開閥、關閥、停止、15度游動、快關、遠程故障聯鎖快關
遠程信號類型:無源的開關量信號、4~20mA模擬量信號
壓力檢測
公稱通經(mm) | 400~1600 | ||||
公稱壓力(MPa) | 0.6 | 1 | 1.6 | 2.5 | |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
工作壓力(MPa) | 0.6 | 1 | 1.6 | ||
適用介質 | 水、蒸汽、煤氣 | ||||
適用溫度(℃) | 軟密封:≤80℃;硬密封:≤425℃ |
零件名稱 | 材料 |
閥體、蝶板 | 灰鑄鐵、球墨鑄鐵、碳素鋼 |
閥軸 | 不銹鋼 |
密封圈 | 不銹鋼、NBR |
填料 | NBR |
DN | PN | L | L1 | L2 | L3 | L4 | 法蘭連接尺寸 |
400 | 0.6 | 216 | 556 | 1449 | 320 | 440 | GB/T 17241 |
1 | 216 | 556 | 1449 | 330 | 440 | GB/T 9113 | |
1.6 | 216 | 556 | 1449 | 345 | 440 | ||
450 | 0.6 | 222 | 556 | 1449 | 370 | 440 | |
1 | 222 | 556 | 1449 | 380 | 440 | ||
1.6 | 22 | 580 | 1449 | 395 | 490 | ||
500 | 0.6 | 229 | 580 | 1449 | 400 | 440 | |
1 | 229 | 580 | 1449 | 410 | 490 | ||
1.6 | 229 | 580 | 1449 | 425 | 490 | ||
600 | 0.6 | 267 | 580 | 1449 | 440 | 490 | |
1 | 267 | 625 | 1449 | 460 | 490 | ||
1.6 | 267 | 625 | 1820 | 470 | 490 | ||
700 | 0.6 | 292 | 625 | 1449 | 436 | 490 | |
1 | 292 | 625 | 1820 | 550 | 490 | ||
1.6 | 292 | 625 | 1820 | 570 | 545 | ||
800 | 0.6 | 318 | 625 | 1820 | 625 | 545 | |
1 | 318 | 625 | 1820 | 640 | 490 | ||
1.6 | 318 | 625 | 1820 | 660 | 545 | ||
900 | 0.6 | 330 | 625 | 1820 | 700 | 545 | |
1 | 330 | 625 | 1820 | 710 | 545 | ||
1.6 | 330 | 675 | 1820 | 725 | 545 | ||
1000 | 0.6 | 410 | 675 | 1820 | 760 | 545 | |
1 | 410 | 675 | 2180 | 770 | 610 | ||
1.6 | 410 | 675 | 1820 | 790 | 610 | ||
1200 | 0.6 | 470 | 675 | 2180 | 875 | 610 | |
1 | 470 | 675 | 2180 | 890 | 610 | ||
1.6 | 470 | 729 | 2180 | 915 | 610 | ||
1400 | 0.6 | 530 | 729 | 2180 | 1000 | 610 | |
1 | 530 | 729 | 2180 | 1045 | 720 | ||
1.6 | 530 | 781 | 2180 | 1020 | 720 | ||
1600 | 0.6 | 600 | 781 | 2180 | 1120 | 960 | |
1 | 600 | 781 | 2180 | 1140 | 720 | ||
1.6 | 600 | 781 | 2520 | 1170 | 960 |
