產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多FBGX10Q-手動渦輪蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

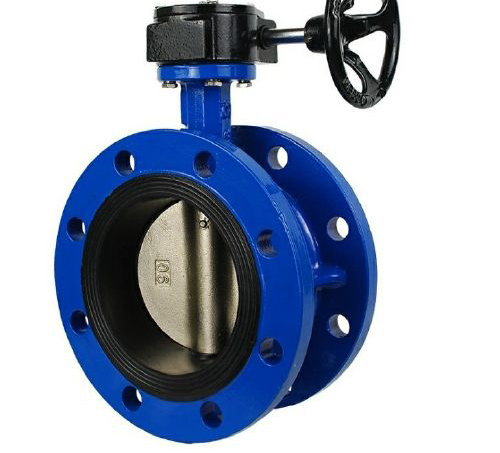

FBGX10Q-手動渦輪蝶閥產品說明書資料介紹
FBGX10Q-手動渦輪蝶閥公稱通經DN50-DN1200，公稱壓力PN1.0-1.6MPa，法蘭式連接。90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
產品特點:
1、設計新穎、合理，結構*，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
結構原理
安裝于管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。手柄蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
執行標準
制造標準:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
性能參數
主要零件的材料:
主要連接尺寸
?安裝注意事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的FBGX10Q-手動渦輪蝶閥產品，請您根據FBGX10Q-手動渦輪蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
FBGX10Q-手動渦輪蝶閥產品說明書資料介紹
FBGX10Q-手動渦輪蝶閥公稱通經DN50-DN1200，公稱壓力PN1.0-1.6MPa，法蘭式連接。90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
產品特點:
1、設計新穎、合理，結構*，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
結構原理
安裝于管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。手柄蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
執行標準
制造標準:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
性能參數
| 公稱通徑 | DN | 50～2000 | ||
| 公稱壓力 | MPa | 0.6 | 1 | 1.6 |
| 試驗壓力PsMPa | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | O.66 | 1.1 | 1.76 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
| 驅動形式 | 手動、蝸輪傳動、氣傳動、電傳動 | |||
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟乙烯 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | 0型圈、柔性石墨 |
| 通徑 | 主要尺寸 | 0.25MPa～0.6MPa | 1.0MPa | 1.6MPa | |||||||||
| mm | inch | L | H | H1 | D | D1 | Z-φd | D | D1 | Z-φd | D | D1 | Z-φd |
| 80 | 3 | 114 | 115 | 235 | 185 | 150 | 4/18 | 195 | 160 | 4/18 | 195 | 160 | 8/18 |
| 100 | 4 | 127 | 120 | 240 | 205 | 170 | 4/18 | 215 | 180 | 8/18 | 215 | 180 | 8/18 |
| 125 | 5 | 140 | 130 | 270 | 235 | 200 | 8/18 | 245 | 210 | 8/18 | 245 | 210 | 8/18 |
| 150 | 6 | 140 | 150 | 300 | 260 | 225 | 8/18 | 280 | 240 | 8/23 | 280 | 240 | 8/23 |
| 200 | 8 | 152 | 180 | 300 | 315 | 280 | 8/18 | 335 | 295 | 8/23 | 335 | 295 | 12/23 |
| 250 | 10 | 250 | 220 | 400 | 370 | 335 | 12/18 | 390 | 350 | 12/23 | 405 | 355 | 12/25 |
| 300 | 12 | 270 | 250 | 410 | 435 | 95 | 12/23 | 440 | 400 | 12/23 | 460 | 410 | 12/25 |
| 350 | 14 | 290 | 270 | 460 | 485 | 445 | 12/23 | 500 | 460 | 16-23 | 520 | 470 | 16-25 |
| 400 | 16 | 310 | 290 | 510 | 435 | 495 | 16-23 | 565 | 515 | 16-25 | 585 | 525 | 16-30 |
| 450 | 18 | 330 | 320 | 560 | 500 | 550 | 20-23 | 615 | 565 | 20-25 | 640 | 585 | 20-30 |
| 500 | 20 | 350 | 360 | 590 | 640 | 600 | 20-23 | 670 | 620 | 20-25 | 705 | 650 | 20-34 |
| 600 | 24 | 390 | 390 | 660 | 755 | 705 | 20-25 | 780 | 725 | 20-30 | 840 | 770 | 20-41 |
| 700 | 28 | 430 | 460 | 780 | 860 | 810 | 24-25 | 895 | 840 | 24-30 | 910 | 840 | 24-41 |
| 800 | 32 | 470 | 530 | 850 | 975 | 920 | 24-30 | 1010 | 950 | 24-34 | 1020 | 950 | 24-41 |
| 900 | 36 | 510 | 570 | 920 | 1075 | 1020 | 24-30 | 1110 | 1050 | 28-34 | 1120 | 1050 | 28-41 |
| 1000 | 40 | 550 | 630 | 990 | 1175 | 1120 | 28-30 | 1220 | 1160 | 28-34 | 1255 | 1170 | 28-48 |
| 1200 | 48 | 630 | 750 | 1115 | 1400 | 1340 | 32-34 | 1450 | 1380 | 32-41 | 1485 | 1390 | 32-54 |
| 1375 | 1320 | 32-30 | |||||||||||
| 1400 | 56 | 710 | 850 | 1228 | 1620 | 1560 | 36-34 | 1675 | 1590 | 36-48 | |||
| 1575 | 1520 | 36-40 | |||||||||||
| 1600 | 64 | 790 | 990 | 1340 | 1820 | 1760 | 40-34 | 1915 | 1820 | 40-54 | |||
| 1785 | 1730 | 40-30 | |||||||||||
| 1800 | 72 | 870 | 110 | 1570 | 2045 | 1970 | 44-41 | 2115 | 2020 | 44-54 | |||
| 1985 | 1930 | 44-30 | |||||||||||
| 2000 | 80 | 950 | 1170 | 1680 | 2265 | 2180 | 48-48 | 2325 | 2230 | 46-54 | |||
| 2185 | 2130 | 48-30 | |||||||||||
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
